DÂY CHUYỀN THIẾT BỊ ĐÚC MẪU CHẢY CHÂN KHÔNG HỢP KIM INCONEL

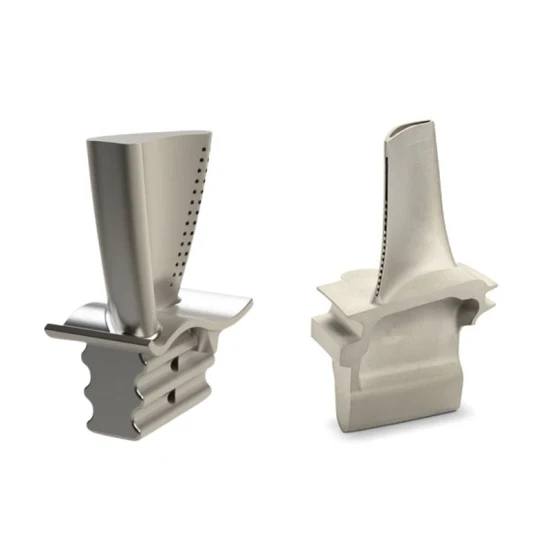

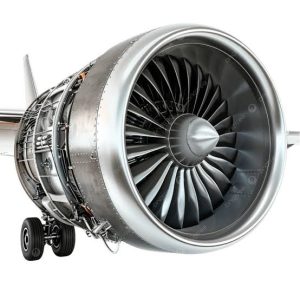

Dây chuyền dùng để đúc các cánh tua bin bằng hợp kim inconel.
Dây chuyền bao gồm:

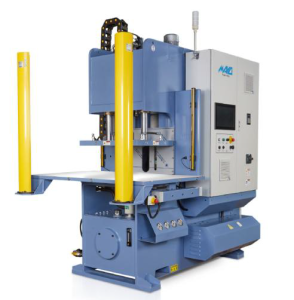

| 1. Máy phun ép sáp | Chức năng chính phun ép sáp vào khuôn để tạo ra chi tiết cánh bằng sáp có bề mặt mịn và độ điền đầy khuôn cao |  |

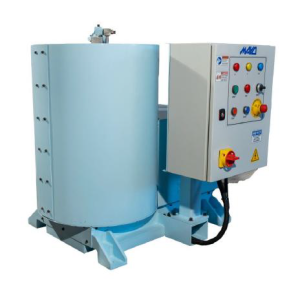

| 2. Máy nhúng bùn gốm | Chức năng chính là duy trì độ đồng đều và ổn định của hỗn hợp bùn gốm để nhúng mẫu sáp, giúp tạo lớp vỏ gốm bám đều lên mẫu sáp |  |
| 3. Robot nhúng bùn, phủ cát | Chức năng chính thực hiện các công đoạn nhúng bùn và phủ cát để tạo lớp vỏ gốm bọc ngoài cây sáp. |  |

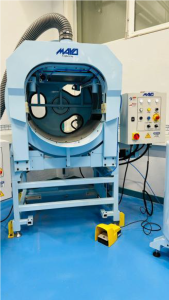

| 4. Máy phủ cát | Chức năng rải đều hạt cát hoặc vật liệu phủ theo kiểu "mưa rơi" lên bề mặt mẫu sáp sau khi nhúng qua hỗn hợp bùn gốm giúp hình thành lớp phủ chịu nhiệt cho quá trình đúc. |  |

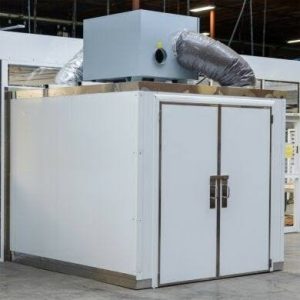

| 5. Buồng hong khuôn | Chức năng làm khô khuôn, đảm bảo khuôn không tồn dư độ ẩm, không gây nứt vỡ khuôn khi thoát sáp và nung khuôn. |  |

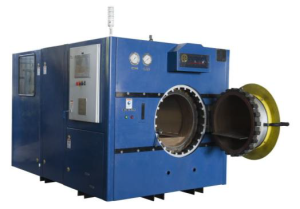

| 6. Lò thoát sáp | Chức năng để loại bỏ sáp khỏi khuôn đúc bằng hơi nước bão hòa áp suất cao, giúp bảo vệ kết cấu khuôn gốm, rút ngắn thời gian thoát sáp, và tăng hiệu quả quy trình đúc mẫu chảy. |  |

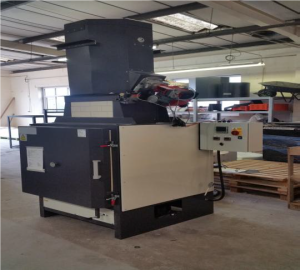

| 7. Lò nung khuôn | Chức năng nung thiêu kết khuôn gốm để loại bỏ sáp dư, làm khuôn rắn chắc. Đảm bảo độ bền, nhiệt độ khuôn phù hợp trước khi rót kim loại nóng chảy. |  |
| 8. Robot cho nạp lò chân không | Chức năng thực hiện các công đoạn gắp, đưa sản phẩm vào và lấy sản phẩm ra tại nơi có nhiệt độ môi trường cao có thể lên đến 1200°C trong lò nung khuôn, lò đúc chân không. |  |
| 9. Lò nấu đúc chân không | Hệ thống lò đúc mẫu chảy chân không Inconel là thiết bị chuyên dụng sử dụng công nghệ chân không cao để nấu chảy và đúc hợp kim Inconel, nhằm ngăn chặn quá trình oxy hóa, bảo toàn thành phần hợp kim và tạo ra các chi tiết có độ chính xác, cơ tính cao, ít khuyết tật. Lò có khả năng đúc các sản phẩm với cấu trúc tinh thể dạng cột E và sẵn sàng nâng cấp để đúc định hướng DS trong tương lai. |  |

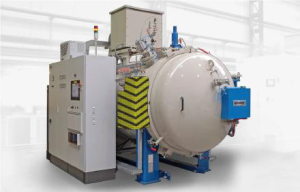

| 10. Lò xử lý nhiệt chân không | Lò xử lý nhiệt chân không cao là thiết bị nhiệt luyện chuyên dụng, hoạt động trong môi trường chân không có áp suất rất thấp (thường dưới 5x10-5 mbar), giúp hạn chế oxy hóa, khử carbon và nhiễm khí trong quá trình xử lý các hợp kim đặc biệt như Inconel. |  |
| 11. Máy rung khuôn | Chức năng sử dụng búa khí nén có tốc độ rung cao để phá bỏ lớp khuôn vỏ gốm bên ngoài chi tiết sau khi hoàn thành công đoạn đúc. |  |
| 12. Máy cắt | Chức năng cắt sản phẩm từ cây đúc. |  |
| 13. Máy phun nước | Chức năng loại bỏ ba via, làm nhẵn bề mặt sản phẩm đúc. |  |

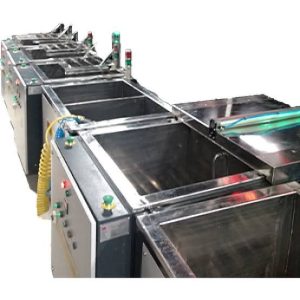

| 14. Thiết bị kiểm tra thẩm thấu huỳnh quang, từ tính | Chức năng kiểm tra nứt vỡ trên bề mặt sản phẩm đúc. |  |

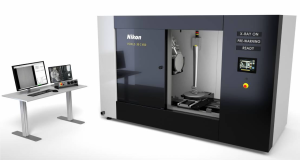

| 15. Máy Xray | Chức năng kiểm tra rỗ khí, khuyết tật bên trong sản phẩm đúc. |  |
| 16. Máy thử kéo nén | Chức năng thử độ bền cơ tính của sản phẩm đúc |  |
| 17. Máy phân tích quang phổ | Chức năng phân tích thành phần của vật liệu của sản phẩm đúc |  |
| 18. Hệ thống phụ trợ | Như hệ thống cung cấp khí nén, hệ thống hóa hơi khí Argon… |
